13. Modello: sblocca, sposta livello, esporta per IA

Il pannello Modello ha tre pulsanti che lavorano su tutto il modello: Sblocca tutto, Sposta livello ed Esporta per IA.

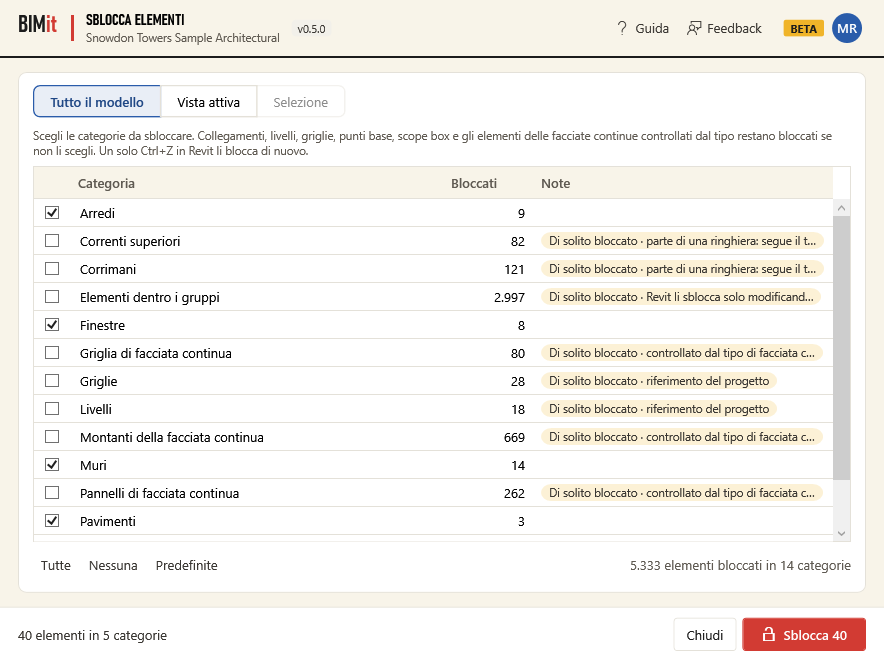

Sblocca tutto#

Sblocca in un colpo solo gli elementi bloccati del modello, della vista attiva o della selezione. BIMit li conta categoria per categoria e tu scegli quali sbloccare. Collegamenti, livelli, griglie, scope box, punti base, elementi delle facciate continue e parti delle ringhiere restano bloccati se non li scegli tu. Gli elementi dentro i gruppi da qui non si sbloccano mai. Si apre con il pulsante Sblocca tutto del pannello Modello. La finestra si chiama Sblocca elementi.

Prima di iniziare

• Apri un progetto. Con una famiglia aperta BIMit non apre la finestra.
• Vuoi lavorare solo su alcuni elementi? Selezionali in Revit prima di premere il pulsante. Finché la finestra è aperta, Revit aspetta e la selezione non cambia.
• In un modello condiviso, sincronizza prima. Gli elementi in uso da altri o modificati nel modello centrale non si sbloccano.

In alto: dove cercare#

Quando cambi ambito, BIMit conta di nuovo. Le spunte che hai cambiato restano finché la finestra è aperta.

Le categorie#

Qui c'è una riga per ogni categoria con elementi bloccati, in ordine di nome.

Clicca Categoria, Bloccati o Note per ordinare.

Le categorie che di solito restano bloccate

Puoi spuntarle lo stesso. Prima di sbloccare, BIMit le elenca e ti chiede conferma.

Piede della finestra#

Quando premi Sblocca#

1. Hai spuntato categorie che di solito restano bloccate? BIMit le elenca e chiede Sbloccarle comunque?. Con No non cambia niente.
2. BIMit controlla ogni elemento. Salta gli elementi dentro i gruppi. In un modello condiviso salta anche quelli in uso da un altro utente e quelli modificati nel modello centrale ma non ancora ricaricati.
3. Sblocca tutti gli altri elementi in un'unica operazione di Revit, BIMit: sblocca elementi. Se Revit rifiuta un elemento, BIMit lo mette tra gli errori e continua con gli altri. Se alla fine Revit segnala un errore, annulla tutta l'operazione.
4. La tabella si aggiorna. Le categorie sbloccate spariscono. Restano solo gli elementi ancora bloccati.

Poi compare il resoconto:

Quando chiudi la finestra, BIMit seleziona in Revit gli elementi non sbloccati (saltati, con errori o annullati da Revit) e Revit te li mostra. Vale solo per l'ultimo sblocco.

Da sapere#

• Ogni clic su Sblocca è una sola operazione di Revit. Chiusa la finestra, un solo Ctrl+Z blocca di nuovo gli elementi di quello sblocco. Nell'elenco Annulla di Revit l'operazione si chiama BIMit: sblocca elementi. Se hai premuto Sblocca più volte, serve un Ctrl+Z per ogni volta.
• L'operazione di Revit è tutto o niente: se Revit segnala un errore quando conferma lo sblocco, annulla l'intera operazione e nessun elemento cambia. Gli elementi saltati o rifiutati uno per uno non fermano gli altri. Gli avvisi di Revit non fermano lo sblocco.
• Se lo sblocco si ferma per un errore, BIMit mostra Errore durante lo sblocco: nessun elemento è stato modificato. Il modello resta com'era.
• BIMit cambia solo il blocco. Non tocca posizioni né parametri e non scrive file.
• Da qui gli elementi dentro i gruppi non si sbloccano mai: modifica il gruppo in Revit. Se il gruppo stesso è bloccato (e non è dentro un altro gruppo), ha la sua riga come le altre categorie e si sblocca normalmente.
• Modello condiviso: BIMit salta gli elementi che adesso non puoi modificare e te li elenca, così il resto dello sblocco non fallisce. Nella colonna Note li vedi già prima, come N non modificabili ora. Sincronizza o chiedi al collega di rilasciarli, poi ripeti: la finestra conta solo quelli ancora bloccati. I colleghi vedono lo sblocco quando sincronizzi.
• Con Vista attiva BIMit conta solo quello che la vista mostra. Gli elementi nascosti nella vista non entrano nel conteggio.
• Le spunte non vengono salvate. Alla prossima apertura riparti dalla scelta Predefinite.

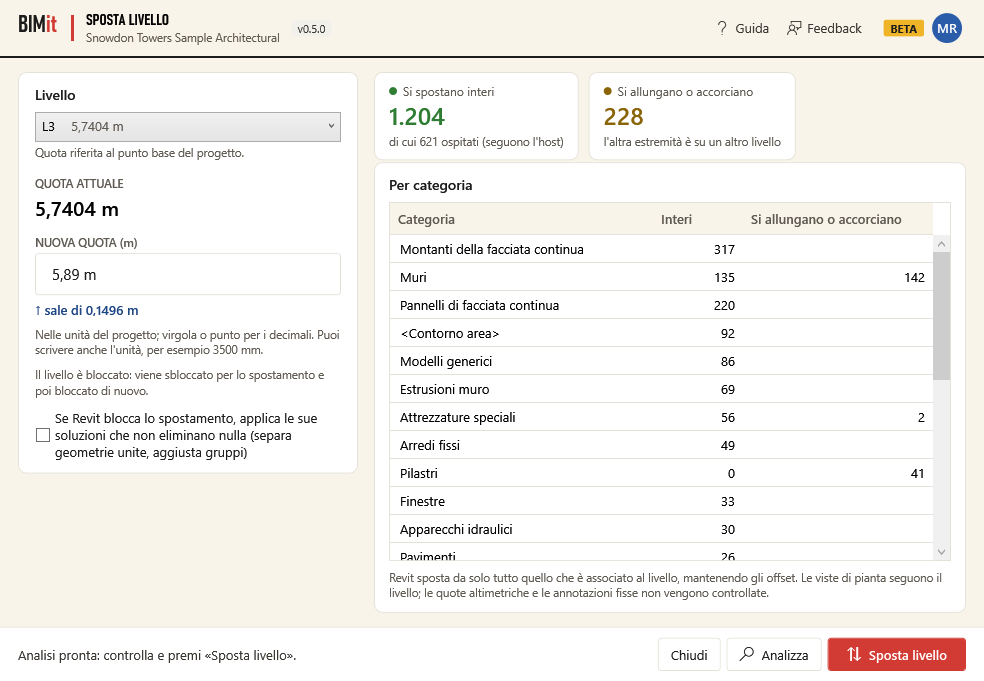

Sposta livello#

Porta un livello a una nuova quota insieme a tutto quello che dipende da lui. BIMit cambia solo la quota del livello: gli elementi associati li sposta Revit, e gli offset restano quelli di prima. Prima di spostare puoi vedere quanti elementi, categoria per categoria, salgono o scendono interi e quanti si allungano o si accorciano, perché hanno l'altra estremità su un altro livello. Si apre con il pulsante Sposta livello del pannello Modello.

Prima di iniziare

• Serve un progetto con almeno un livello. In un file di famiglia il comando non parte.
• La finestra parte dal livello che hai selezionato in Revit. Se non ne hai selezionato nessuno, parte dal livello della vista attiva (per esempio una pianta) oppure dal livello più basso.
• Nei modelli condivisi sincronizza prima: se il livello è stato modificato nel modello centrale, BIMit non lo sposta.

A sinistra: livello e quota#

A destra: l'analisi#

Le carte e la tabella si riempiono quando premi Analizza. Prima vedi — e il messaggio Scegli il livello e la nuova quota, poi premi «Analizza» per vedere cosa si sposta. Se cambi il livello o la quota, l'analisi si azzera. L'analisi mostra solo numeri: non elenca e non seleziona gli elementi.

Se nessun elemento dipende dal livello leggi Nessun elemento è associato a questo livello: si sposta solo il livello (con le sue viste).

L'analisi conta solo gli elementi di modello legati al livello: tramite un parametro di livello (base, sommità, livello di riferimento, livello del locale…) oppure perché quello è il loro livello. Annotazioni, altri livelli e griglie non sono contati.

Piede della finestra#

Mentre BIMit analizza o sposta, i pulsanti, l'elenco dei livelli e la casella della quota sono disattivati e non puoi chiudere la finestra.

Cosa succede quando premi Sposta livello#

1. La conferma. La finestra BIMit · Sposta livello riassume l'operazione:
   • il livello, la quota di partenza, la quota di arrivo e di quanto sale o scende;
   • quanti elementi si spostano con il livello;
   • ATTENZIONE con il numero degli elementi che cambieranno altezza, se ce ne sono;
   • quanti elementi sono in uso da altri utenti e se il livello è bloccato, se è il caso;
   • Un solo Ctrl+Z in Revit annulla lo spostamento.
2. Lo spostamento. Se rispondi Sì, BIMit cambia la quota del livello in un'unica operazione. Nell'elenco Annulla di Revit la trovi come BIMit: sposta livello.
3. Il risultato. Un messaggio ti dice:
   • Livello «…» spostato a …;
   • se ci sono elementi associati: Elementi associati al livello: N. Spostati davvero (controllo dell'ingombro): M su K verificabili. Per saperlo BIMit confronta l'ingombro in altezza di ogni elemento prima e dopo lo spostamento. Gli elementi senza ingombro non si possono verificare e non sono contati in K;
   • se ce ne sono: Di questi, N hanno cambiato altezza (l'altra estremità è su un altro livello). È il numero dell'analisi (la carta Si allungano o accorciano), non un controllo fatto dopo lo spostamento;
   • Revit ha risolto: …: gli errori risolti con l'opzione «applica le sue soluzioni» (al massimo 8). Per ognuno leggi il testo dell'errore seguito da geometrie unite separate oppure corretto come propone Revit (per esempio gruppi aggiustati), con il numero di elementi toccati;
   • Avvisi di Revit: …: dopo una di queste soluzioni Revit mostrerebbe i suoi avvisi in una finestra da chiudere a mano; BIMit li elenca qui (al massimo 8, ognuno con quante volte compare) e la finestra di Revit non si apre;
   • se il livello era bloccato: è stato bloccato di nuovo oppure ora è sbloccato;
   • alla fine: Un solo Ctrl+Z in Revit annulla lo spostamento.
4. Poi. La finestra resta aperta sullo stesso livello, con le quote aggiornate e l'analisi azzerata, e puoi spostare un altro livello. Per tornare a lavorare in Revit chiudila.

Quando il modello non cambia, BIMit te lo dice con uno di questi messaggi:

Da sapere#

• BIMit cambia solo la quota del livello. Il resto lo sposta Revit secondo i vincoli di ogni elemento, e gli offset non cambiano. Gli altri livelli restano dove sono: per questo gli elementi legati anche a un altro livello si allungano o si accorciano.
• Un solo Ctrl+Z in Revit annulla tutto lo spostamento, compreso lo sblocco e il nuovo blocco del livello.
• Se un errore non si risolve, non cambia niente. Basta un errore di Revit non risolto per annullare tutta l'operazione e lasciare il modello com'era. Con l'opzione «applica le sue soluzioni che non eliminano nulla» spuntata, BIMit prima prova a risolvere l'errore senza eliminare niente (vedi il punto sotto). Gli avvisi invece Revit li mostra come sempre, e lo spostamento resta.
• L'opzione «applica le sue soluzioni che non eliminano nulla» non elimina mai elementi. Revit risolve un errore solo se può farlo separando le geometrie unite o correggendo gli elementi (per esempio aggiustando i gruppi). Se anche un solo errore non si risolve così, viene annullato tutto.
• Il livello bloccato resta bloccato: BIMit lo sblocca e lo blocca di nuovo nella stessa operazione.
• Quote altimetriche e annotazioni fisse non vengono controllate: dopo lo spostamento guardale tu.
• La quota già scritta nella casella non sposta niente. A volte la quota proposta resta arrotondata, perché nessuna precisione la mostra esatta. Anche così, se lasci o riscrivi la quota proposta, il livello non si sposta nemmeno del residuo. Una quota diversa invece vale così come la scrivi.
• La quota si misura sempre dal punto del livello (punto base del progetto o punto di rilievo, come dice la riga sotto l'elenco Livello).
• Un elemento che non si riesce a leggere viene saltato e l'analisi va avanti.
• Modelli condivisi. BIMit controlla il livello prima di toccarlo: se un altro utente lo sta usando, o se è cambiato nel centrale, non lo sposta. Gli elementi in uso da altri li trovi nella carta In uso da altri. Se Revit rifiuta di modificarli, viene annullato tutto.
• Nessun file. Lo strumento non crea file e non salva impostazioni. Solo in caso di errore imprevisto scrive nel registro tecnico di BIMit una voce con il dettaglio tecnico dell'errore. L'opzione «applica le sue soluzioni che non eliminano nulla» si spegne ogni volta che riapri la finestra.

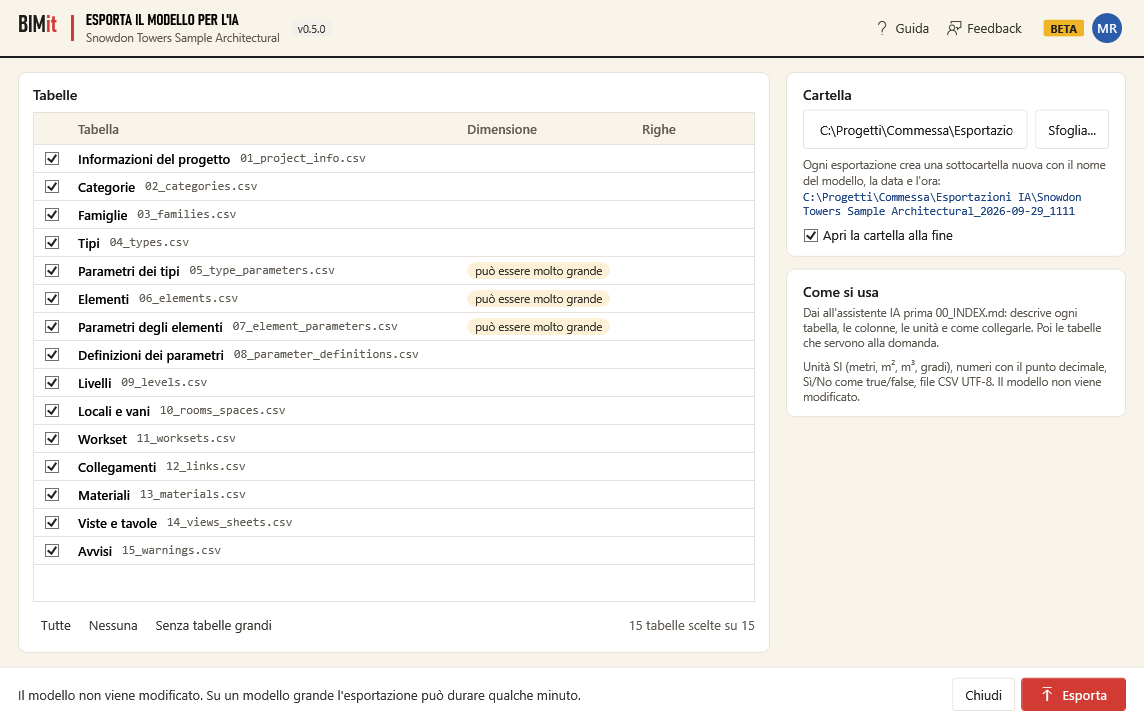

Esporta per IA#

Salva il modello in tabelle CSV, con un indice (00_INDEX.md) che le spiega, da dare a un assistente IA. L'assistente legge i file invece di interrogare Revit elemento per elemento e ti risponde su categorie, famiglie, tipi, elementi, parametri, livelli, locali, workset, collegamenti, materiali, viste e avvisi. Si apre con il pulsante Esporta per IA del pannello Modello nella scheda BIMit. BIMit legge soltanto: il modello non viene modificato.

Prima di iniziare#

• Apri un progetto (.rvt). Se è aperta una famiglia BIMit te lo dice (Apri un progetto (.rvt)…) e non apre la finestra.
• In un modello condiviso apri i workset che ti servono. Revit non carica gli elementi dei workset chiusi, quindi questi elementi non finiscono nelle tabelle. Mentre la finestra è aperta Revit è bloccato: apri i workset prima di aprirla (o chiudila, apri i workset e riaprila).

A sinistra: le tabelle#

Le 15 tabelle del modello, una per riga. La prima volta sono spuntate tutte. Poi BIMit ricorda la tua scelta.

A destra: la cartella#

In basso#

Quando premi Esporta#

1. BIMit crea una sottocartella nuova nella Cartella. Se esiste già (due esportazioni nello stesso minuto) aggiunge _2, _3… Non sovrascrive mai un'esportazione precedente.
2. Legge il modello una volta e scrive le tabelle scelte, una dopo l'altra. Finché lavora l'elenco delle tabelle e il campo Cartella sono bloccati e non puoi chiudere la finestra. Tutte, Nessuna, Senza tabelle grandi e Sfoglia... restano attivi, ma valgono solo per la prossima esportazione. Sfoglia... mette anche in pausa l'esportazione finché non chiudi la finestra di scelta.
3. Alla fine scrive 00_INDEX.md. Lo scrive anche se interrompi o se qualche tabella ha avuto errori. Non lo scrive se l'esportazione non riesce (Esportazione non riuscita).
4. Il messaggio in basso e il riquadro Ultima esportazione dicono Fatto: N righe in N tabelle (durata). e la colonna Righe si riempie. Se Apri la cartella alla fine è spuntata, la cartella si apre.

Se interrompi, o se un tipo, un elemento o una tabella non riesce, alla fine la finestra BIMit · Esporta per IA mostra il riepilogo, la cartella e i primi errori. Gli ultimi tre messaggi della tabella compaiono invece in un avviso BIMit:

Cosa trovi nella cartella#

Il formato dei file:

• CSV separati da virgola, in UTF-8. La prima riga contiene i nomi delle colonne, in inglese e uguali in ogni lingua. I nomi di categorie e parametri sono nella lingua di Revit.
• I numeri hanno il punto decimale e nessun separatore delle migliaia. I valori Sì/No sono true e false. Una cella vuota vuol dire non impostato, non zero. Nei parametri, però, un numero o un Sì/No mai compilato è scritto 0 o false.
• Le unità sono SI: metri, m², m³, gradi (colonne _m, _m2, _m3). Nei parametri la colonna unit dice l'unità. Se unit è vuota su una riga con storage = Double (portate, forze, pendenze…), il valore è nelle unità interne di Revit: in quel caso usa value_text, cioè il valore come lo mostra Revit. I numeri interi (storage = Integer) sono scritti così come sono; se Revit li mostra come testo (per esempio un elenco di opzioni), value_text riporta quel testo. Anche i parametri Sì/No hanno storage = Integer, ma sono scritti true o false.
• Un parametro che punta a un altro elemento (materiale, livello, fase…) è scritto Nome [id].

Da sapere#

• Il modello non viene toccato. BIMit legge soltanto e non apre nessuna transazione. Non c'è niente da annullare con Ctrl+Z e niente da salvare. Funziona anche su un modello aperto in sola lettura.
• Modelli condivisi. BIMit non prende in prestito elementi e non sincronizza. La colonna workset di Elementi e la tabella Workset si riempiono solo se il modello è condiviso. Gli elementi dei workset chiusi non ci sono.
• Modelli collegati. Trovi solo il loro elenco in Collegamenti, non il loro contenuto. Per analizzare un modello collegato, aprilo ed esportalo.
• Coordinate. x, y, z e bbox_* sono nelle coordinate interne del progetto, non in quelle condivise.
• Elementi contiene tutti gli elementi che hanno una categoria, non solo quelli di modello: anche annotazioni (quote, etichette, testi…), viste, tavole, livelli, griglie, materiali… La colonna view_specific distingue gli elementi di una sola vista e owner_view dice in quale vista si trovano. Anche il numero di istanze in Informazioni del progetto e Categorie li comprende.
• Dei parametri di testo e di quelli che puntano a un elemento si esportano solo quelli che hanno un valore. I parametri numerici e Sì/No si esportano sempre: se nessuno li ha compilati sono 0 o false, e nei file non si distinguono da uno zero o da un No scritto apposta.
• Su un modello grande l'esportazione dura qualche minuto e i file sono molto grandi. Se all'assistente non servono tutti i parametri, usa Senza tabelle grandi.
• I file restano sul tuo PC. BIMit non li manda a nessun assistente: scegli tu cosa dare e a chi. I file contengono nomi, percorsi e dati del progetto: prima di condividerli, controlla di poterlo fare.
• Con Windows in italiano, se apri questi CSV con un doppio clic Excel mette tutto in una sola colonna. Aprili con Dati → Da testo/CSV.
• BIMit ricorda la cartella, le tabelle scelte e Apri la cartella alla fine per il tuo utente.
