Da una famiglia Revit al segnale EXIT: il processo in 60 secondi

Un segnale EXIT sembra un oggetto semplice: una scritta, un supporto e un materiale riconoscibile. Costruirlo come famiglia Revit, però, significa decidere come organizzare la geometria, controllarne le dimensioni e collocarlo nel progetto.

Lo Short mostra questo percorso in 60 secondi. È un montaggio accelerato della lavorazione, con il risultato renderizzato in apertura e in chiusura. Qui vediamo che cosa rappresentano le fasi mostrate e perché contano.

Piani di riferimento: prima la struttura#

La lavorazione parte dai piani di riferimento. Sono le guide con cui organizzare il componente: permettono di individuare assi, allineamenti e limiti prima di concentrarsi sulla forma visibile.

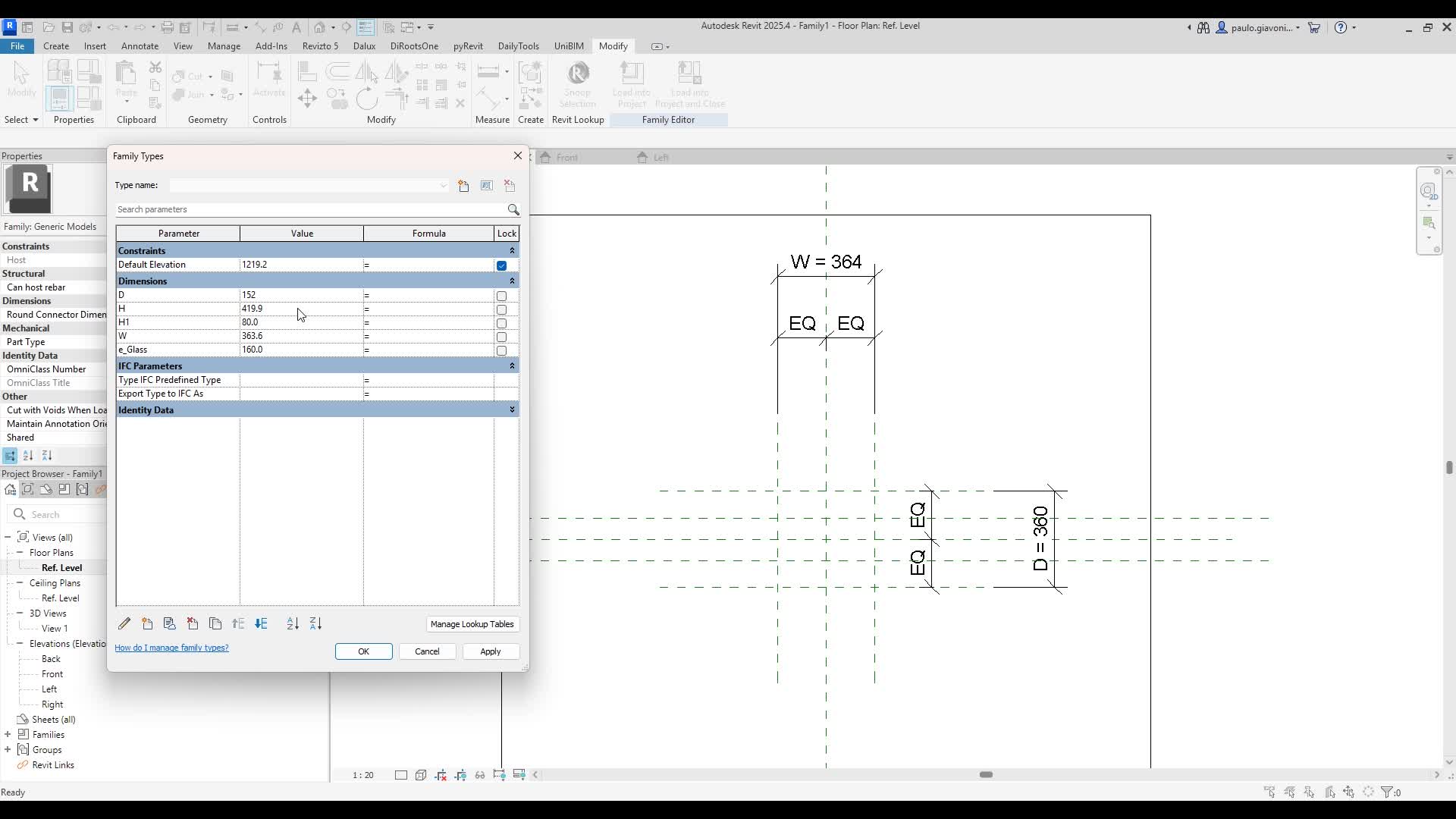

Nel registro della sessione compaiono la creazione dei piani, l’inserimento delle quote e l’attivazione dei vincoli di uguaglianza, indicati con EQ. Il loro ruolo è mantenere coerenti le relazioni tra le parti mentre si modificano le misure.

Quote e parametri: dare un significato alle misure#

Una quota può diventare più di una misura da leggere. Nel processo registrato vengono creati parametri di famiglia e utilizzata la finestra Tipi di famiglia per regolare i valori.

Il passaggio importante è collegare le dimensioni alla struttura del componente. Una famiglia utile deve poter essere controllata senza dover ridisegnare ogni volta la geometria. Il montaggio riassume queste operazioni; non contiene tutti i clic necessari per riprodurle.

Geometria e testo: costruire il segnale#

La sessione prosegue con estrusioni solide, profili rettangolari e vincoli. Il componente acquista così volume. Anche la scritta entra nella composizione e richiede attenzione alla posizione rispetto al supporto.

La leggibilità va controllata insieme alla forma: non basta che il testo esista nel modello, deve avere una collocazione comprensibile quando si osserva l’oggetto nelle diverse viste.

Materiali e rifinitura#

Nel video il browser dei materiali segna il passaggio dalla geometria all’aspetto. La scelta dei materiali contribuisce a distinguere le parti del segnale e a preparare il risultato visivo mostrato nel render.

Seguono regolazioni e verifiche del componente. Il verde della scritta nel risultato finale rende immediatamente riconoscibile il segnale nel contesto dell’ambiente.

Dal modello della famiglia al progetto#

La vista 3D offre una lettura d’insieme di volume, orientamento e posizione delle parti. Il registro documenta poi il caricamento della famiglia nel progetto e l’inserimento del componente, con ulteriori operazioni sul piano di lavoro.

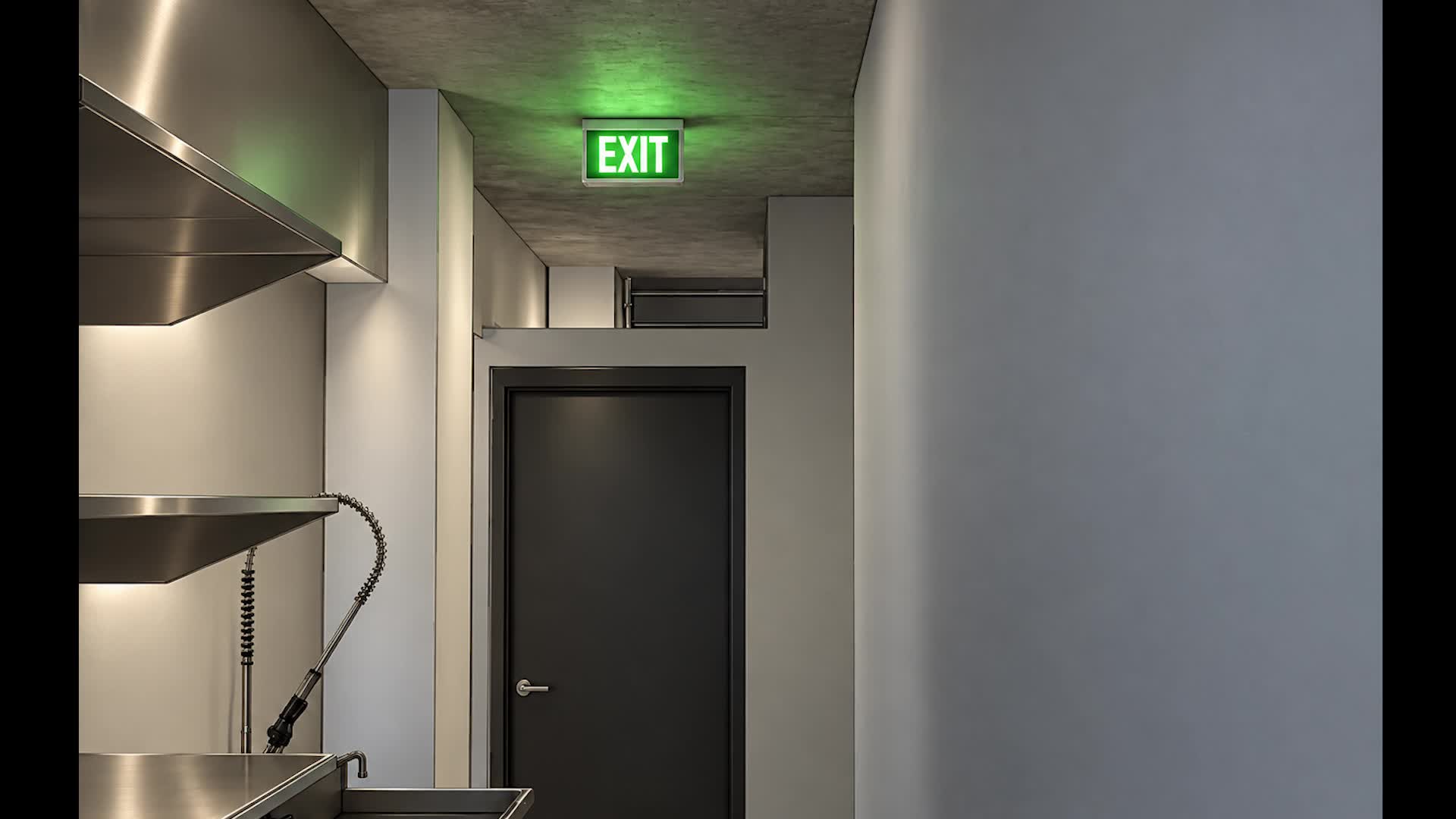

È qui che il dettaglio smette di essere un oggetto isolato: deve trovare una posizione coerente nel modello. L’immagine renderizzata finale mostra l’esito visivo del percorso.

Guida passo passo: crea la tua famiglia EXIT#

Questa esercitazione segue la logica della sessione registrata e propone una versione semplice da ricreare. I nomi dei parametri e le misure qui sotto sono valori didattici, non la trascrizione delle impostazioni originali. La sessione è stata registrata in Revit 2025; tra parentesi trovi alcuni nomi dei comandi inglesi visibili nel video.

1. Crea e salva la famiglia#

1. In Revit scegli File → Nuovo → Famiglia e apri il modello Modello generico metrico della libreria dei template.
2. Salva come Segnale_EXIT.rfa. Lavora in millimetri: verifica Gestisci → Unità di progetto.
3. Per questa prima versione mantieni la famiglia non ospitata: costruirai la targa verticale nel prospetto Fronte e la posizionerai nel progetto mediante livello e offset.

Risultato da verificare: nel Browser di progetto trovi il livello di riferimento, i prospetti e la vista 3D. Questo template serve all’esercizio geometrico; un’eventuale famiglia illuminotecnica richiede una scelta di categoria e impostazioni dedicate.

2. Disegna lo scheletro nel prospetto Fronte#

1. Apri Fronte (Front). Considera il livello di riferimento come base della targa e il piano verticale centrale come asse di simmetria.
2. Con Crea → Piano di riferimento, disegna un piano a sinistra e uno a destra dell’asse centrale, poi un piano orizzontale sopra il livello.
3. Con Quota allineata, quota sinistra–centro–destra come una catena e attiva EQ. Aggiungi una quota complessiva sinistra–destra e una quota tra il livello e il piano superiore.

Risultato da verificare: i lati restano simmetrici. Non aggiungere un secondo vincolo fisso che imponga una distanza incompatibile con la stessa catena.

3. Trasforma le quote in parametri#

1. Seleziona la quota complessiva orizzontale e, nel campo Etichetta, scegli Crea parametro. Chiamalo Larghezza, scegli un parametro di famiglia di tipo, con dato Lunghezza.
2. Ripeti per la quota verticale con il nome Altezza.
3. Apri Tipi di famiglia (Family Types) e imposta Larghezza = 300 mm e Altezza = 150 mm.
4. Prova temporaneamente 400 e 200 mm, premi Applica, poi torna ai valori iniziali. I piani devono spostarsi senza errori.

Una quota diventa il controllo della famiglia quando le assegni un’etichetta: vedi le istruzioni Autodesk sulle quote dei piani di riferimento.

4. Crea il corpo della targa#

1. Restando in Fronte, imposta un piano di lavoro verticale parallelo alla vista, per esempio il piano centrale anteriore/posteriore disponibile nel template. Usa Imposta piano di lavoro (Set Work Plane) e mostralo per controllarne l’orientamento.
2. Scegli Crea → Estrusione. Disegna un rettangolo tra i piani laterali, il livello e il piano superiore.
3. Allinea i quattro bordi ai riferimenti con Allinea (AL) e chiudi i lucchetti. Evita di duplicare vincoli già presenti nello sketch.
4. Imposta Inizio estrusione = 0 mm e Fine estrusione = 10 mm, quindi termina lo sketch.
5. Apri la vista 3D: devi vedere una targa verticale con spessore. Se appare come una piastra orizzontale, correggi il piano di lavoro prima di continuare.

5. Controlla lo spessore e prova la geometria#

1. Seleziona l’estrusione e usa il pulsante Associa parametro di famiglia accanto a Fine estrusione per creare Spessore, parametro di tipo di lunghezza.
2. Mantieni l’inizio a zero e assegna Spessore = 10 mm in Tipi di famiglia.
3. Prova larghezza 400 mm, altezza 200 mm e spessore 15 mm. Controlla Fronte, Laterale e 3D, poi ripristina 300 × 150 × 10 mm.

Risultato da verificare: cambia il solido, non soltanto le quote. Se Revit segnala vincoli non soddisfatti, annulla l’ultima variazione e controlla i lucchetti dello sketch. Autodesk descrive questo controllo come prova dei parametri della famiglia.

6. Inserisci la scritta EXIT in 3D#

1. Imposta come piano di lavoro la faccia visibile della targa: scegli Seleziona un piano (Pick a Plane) e seleziona la faccia in 3D.
2. Usa Crea → Testo modello (Model Text) e inserisci EXIT. Usa testo modello, perché la scritta deve essere visibile anche in 3D.
3. In Modifica tipo, duplica il tipo prima di modificarlo. Imposta un carattere semplice e un’altezza iniziale di 60 mm; assegna al testo una profondità di 1 mm nelle proprietà disponibili.
4. Guarda la targa frontalmente e centra la scritta con Sposta, usando i riferimenti come guida. Controlla in 3D che le lettere sporgano dalla faccia e siano leggibili dal lato giusto.

In questa versione base il testo ha una dimensione fissa: dopo aver cambiato larghezza o altezza della targa, ricontrolla centratura e margini. La scritta non si adatta automaticamente solo perché il rettangolo è parametrico.

7. Assegna i materiali#

1. Apri Gestisci → Materiali e crea due materiali chiaramente distinguibili, per esempio EXIT_Supporto scuro e EXIT_Testo verde chiaro.
2. Seleziona il corpo della targa: nella proprietà Materiale, assegna il materiale del supporto. Ripeti sul testo con il secondo materiale.
3. Per rendere la scelta modificabile in Tipi di famiglia, associa la proprietà Materiale a un parametro di tipo Materiale_Supporto e Materiale_Testo.
4. Controlla in una vista Ombreggiata o Realistica. Per il render modifica anche la scheda Aspetto del materiale: il colore grafico e l’aspetto renderizzato non sono la stessa impostazione.

La targa modellata è pronta anche senza effetto luminoso. Il bagliore e l’illuminazione del render finale dipendono dal motore di rendering, dai materiali e dalle luci della scena; il solo colore verde non li genera.

8. Aggiungi una cornice, se vuoi rifinire il modello#

La sessione originale include anche uno Sweep dopo alcune prove annullate. È un dettaglio facoltativo: prima completa e verifica la versione semplice.

1. Scegli Crea → Sweep → Disegna percorso sul piano frontale e traccia un percorso rettangolare chiuso attorno alla targa.
2. Termina il percorso, passa a Modifica profilo e apri una vista adatta al piano perpendicolare al percorso.
3. Disegna un piccolo profilo chiuso, per esempio rettangolare 3 × 3 mm, vicino all’origine del profilo. Termina profilo e sweep.
4. Assegna il materiale desiderato e verifica gli angoli in 3D. Se cambi le misure della targa, ricontrolla anche il percorso della cornice: per farlo seguire automaticamente devi vincolarlo ai medesimi riferimenti.

9. Carica e posiziona nel progetto#

1. Salva la famiglia e apri il progetto di destinazione.
2. Nel Family Editor scegli Carica nel progetto (Load into Project).
3. Nel progetto usa Architettura → Componente → Posiziona un componente, seleziona Segnale_EXIT e inseriscilo in pianta.
4. Imposta il livello corretto e regola l’offset dal livello nelle proprietà per portarlo sopra la porta. Usa Ruota per orientare la faccia verso chi legge e Sposta/Allinea per sistemarne la posizione.
5. Controlla il risultato in prospetto e in 3D. Se la famiglia viene modificata, salvala e ricaricala per aggiornare quella presente nel progetto.

La registrazione mostra anche la selezione e il ribaltamento del piano di lavoro. Questi comandi riguardano la modalità di posizionamento di quella famiglia: per riprodurli serve una famiglia basata su piano di lavoro. Nella versione non ospitata di questo esercizio usa invece livello, offset e rotazione.

10. Verifica prima di considerarla finita#

• La targa cambia dimensioni senza errori sui vincoli.
• Il testo è visibile e leggibile in 3D, sul lato corretto.
• I materiali del testo e del supporto sono distinguibili.
• Il segnale ha orientamento, quota e posizione corretti sopra la porta.
• Dopo il ricaricamento, il progetto mostra la versione aggiornata della famiglia.

Problemi frequenti: testo invisibile → controlla piano di lavoro e faccia; geometria che non segue le quote → controlla gli allineamenti bloccati; scritta fuori bordo → riduci il tipo di testo o aumenta le misure; materiale diverso nel render → controlla la scheda Aspetto e le impostazioni della scena.

Guarda il processo in un minuto#

Nel video trovi sette fasi: riferimenti, dimensioni, modellazione, materiali, rifinitura, verifica in 3D e inserimento nel progetto. Guardale come una mappa del lavoro nel Family Editor: prima si organizzano le relazioni, poi si costruisce e si rifinisce la forma.

Il risultato è un piccolo componente che aiuta a leggere l’ambiente. Guarda lo Short qui sotto per seguire il passaggio dal disegno al progetto.

Il video completo è su YouTube: se ti è piaciuto, iscriviti al canale e attiva la campanella per i prossimi episodi.
